Détails de produit
Lieu d'origine: Chine, Hefei
Nom de marque: Hengcheng
Certification: ISO CE
Numéro de modèle: PCD24/H PCD26/H PCD28/H PCD30/H
Conditions de paiement et d'expédition
Quantité de commande min: 1 ensemble
Prix: Négociable
Détails d'emballage: Emballage d'expédition standard
Délai de livraison: 120 jours
Conditions de paiement: LC, D/A, D/P, T/T, Western Union, MoneyGram
Capacité d'approvisionnement: 5 ensembles \ mois

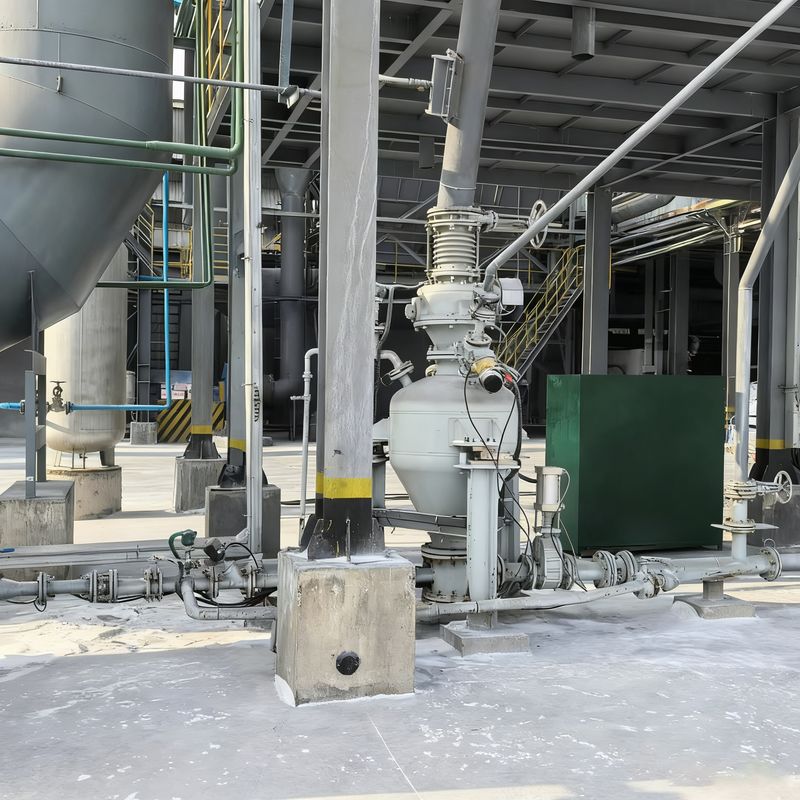

Nom: |
pompe à silo pneumatique de transport |
Modèle: |
PCD |
Structure de réservoir: |
Cylindre verticale |
Diamètre intérieur de la pompe: |
800mm, 1200mm, 1400mm, 2400mm |
Performance: |
Transport pneumatique en phase dense à pression positive |
Applications: |
Cendres volantes de centrales électriques, ciment, matières premières, poudre minérale, etc. |
Matériau principal: |
Acier au carbone Q235, acier inoxydable 304, acier inoxydable 316 |
Application: |
Centrale électrique à cendres volantes, métallurgie, mines, industrie chimique etc. |
But: |
Transports de matières en poudre |
Configuration de valve: |
La vanne d'alimentation utilise une vanne conique et la vanne de décharge utilise une vanne à bi |
Nom: |
pompe à silo pneumatique de transport |
Modèle: |
PCD |
Structure de réservoir: |
Cylindre verticale |
Diamètre intérieur de la pompe: |
800mm, 1200mm, 1400mm, 2400mm |
Performance: |
Transport pneumatique en phase dense à pression positive |
Applications: |
Cendres volantes de centrales électriques, ciment, matières premières, poudre minérale, etc. |
Matériau principal: |
Acier au carbone Q235, acier inoxydable 304, acier inoxydable 316 |
Application: |
Centrale électrique à cendres volantes, métallurgie, mines, industrie chimique etc. |
But: |
Transports de matières en poudre |
Configuration de valve: |
La vanne d'alimentation utilise une vanne conique et la vanne de décharge utilise une vanne à bi |
![]()
Tableau des paramètres de la pompe à soute pneumatique de grande capacité
| Matériel de transport | Densité en vrac (t/m3) | Modèle | Le nombre de personnes concernées | Le produit doit être présenté sous forme d'un test de dépistage. | Pour les produits à base de plantes: | PCD30/H | Distance de transport | |
| Spécification | 16 à 20 m3 | 18 à 22 m3 | 20 à 27 m3 | 26 à 32 m3 | Niveau (m) | Niveau (m) | ||
| Charbon pulvérisé | 0.5 | Volume de livraison (t/h) | 50 à 80 | 60 à 90 | 65 à 110 | 80 à 130 | 200 | 20 |
| Les cendres volantes | 0.75 | 75 à 125 | 85 à 130 | 95 à 160 | 125 à 190 | 200 | 20 | |
| Poudre de calcaire/poudre minérale | 0.8 | 80 à 130 | 90 à 140 | 100 à 170 | 130 à 200 | 200 | 20 | |
| Ciment/farine brute | 1 | 100 à 150 | 115 à 175 | 130 à 215 | 165 à 260 | 200 | 20 | |
Tableau des paramètres de la pompe à poubelles pneumatiques à longue distance
| Matériel de transport | Densité en vrac (t/m3) | Modèle | Pour les produits à base de plantes: | Le produit doit être présenté dans un emballage de qualité. | Pour les produits à base d'alcool: | Pour les produits à base de plantes: | Distance de transport | |
| Spécification | 16 à 20 m3 | 18 à 22 m3 | 20 à 27 m3 | 26 à 32 m3 | Niveau (m) | Niveau (m) | ||
| Charbon pulvérisé | 0.5 | Volume de livraison (t/h) | 20 à 40 | 25 à 45 | 30 à 55 | 45 à 65 | 1000 | 25 |
| Les cendres volantes | 0.75 | 35 à 60 | 45 à 65 | 45 à 80 | 65 à 95 | 1000 | 25 | |
| Poudre de calcaire/poudre minérale | 0.8 | 40 à 65 | 45 à 70 | 50 à 85 | 70 à 100 | 1000 | 25 | |
| Ciment/farine brute | 1 | 50 à 80 | 55 à 90 | 65 à 110 | 90 à 120 | 1000 | 25 |
|
Tableau des paramètres de la pompe à compartiment de transport pneumatique à grille classique
| Matériel de transport | Densité en vrac (t)m3) | Modèle | Le produit doit être présenté dans un emballage de qualité. | Le produit doit être présenté dans un emballage de qualité supérieure. | Le produit doit être présenté dans un emballage de qualité supérieure. | Distance de transport de référence | |
| Spécification | 5.0 à 6.7m3 | 7.0 à 10.0m3 | 100,0 à 15,0 m3 | Niveau (m) | Pour les véhicules à moteur à combustion | ||
| Charbon pulvérisé | 0.5 | Volume de livraison (t/h) | 12 à 20 | 16 à 32 | 25 à 50 | 500 | 30 |
| Les cendres volantes | 0.75 | 18 à 32 ans | 25 à 48 | 35 à 70 | 50 | ||
| Poudre de calcaire/poudre minérale | 0.8 | 20 à 35 | 26 à 51 | 38 à 75 | 500 | 30 | |
| Ciment/farine brute | 1.0 | 24 à 42 | 32 à 65 | 48 à 95 | 500 | 30 | |
| Poudre de silicium | 1.2 | 28 à 50 | 40 à 75 | 55 à 115 | 500 | 30 |
|
Tableau des paramètres de la pompe à charbon pneumatique de transport de petite taille
| Matériel | Densité en vrac (t)m3) | Modèle | Le produit doit être présenté dans un emballage de qualité. | Le produit doit être présenté dans un emballage de qualité. | Le produit doit être présenté dans un emballage de qualité supérieure. | Le produit doit être présent dans un emballage complet. | Distance de transport de référence | |
| Spécification | 0.2 à 0.5m3 | 0.6 à 1.6m3 | 1.5 à 2.5m3 | 2.5 à 5.0m3 | Niveau (m) | Pour les véhicules à moteur à combustion | ||
| Charbon pulvérisé | 0.5 | Volume de livraison (t/h) | 0.5 à 1.8 | 1.5 à 5.5 | 5.0 à 9.0 | 8.0 à 18.0 | 100 | 20 |
| Les cendres volantes | 0.75 | 0.9 à 2.8 | 2.5 à 8.5 | 7.0 à 14.0 | 12.0 à 27.0 | 100 | 20 | |
| Poudre de calcaire/poudre minérale | 0.8 | 1.0 à 3.0 | 3.0 à 9.0 | 8.0 à 15.0 | 12.0 à 28.0 | 100 | 20 | |
| Ciment/farine brute | 1.0 | 1.2 à 3.5 | 3.5 à 11.5 | 10.0 à 18.0 | 16.0 à 36.0 | 100 | 20 | |
| Poudre de silicium | 1.2 | 1.5 à 4.0 | 4.5 à 13.5 | 12.0 à 20.0 | 19.0 à 43.0 | 100 | 20 | |
![]()
Système d'alimentation et de décharge
L'entrée d'alimentation est généralement située au sommet du récipient, se connectant aux silos en amont ou aux distributeurs d'alimentation, et utilise généralement des vannes pneumatiques ou des vannes papillon résistantes à l'usure comme vannes d'alimentation.La sortie de décharge est située au fond ou sur le côté du récipient inférieur, se connectant à la conduite de transport, et utilise souvent des soupapes à billes en céramique pneumatique ou des soupapes à plaque coulissante à double porte comme soupapes de décharge.Les récipients sous pression en phase dense sont équipés de disques de fluidification ou de tuyaux de fluidification au fond pour faciliter la fluidification du matériau..
Système de commande pneumatique
Ce système comprend l'entrée d'air comprimé avec des vannes régulatrices de pression, des groupes de vannes pneumatiques, des composants de détection et de contrôle de la pression et des dispositifs de ventilation/dégassage de la pression.L'air comprimé est alimenté par un compresseur externe et dirigé par le groupe de vannes pneumatiques pour actionner l'ouverture et la fermeture de l'alimentationLes éléments de détection de la pression surveillent la pression du récipient en temps réel, tandis que la vanne de ventilation et la vanne de sécurité travaillent en concert pour maintenir une pression stable à l'intérieur du récipient.
Équipement auxiliaire
Les composants auxiliaires comprennent des dispositifs de détection du niveau, des mécanismes de ventilation et de nettoyage et des structures de support/cadre.et une soupape de ventilation au fond permet d'éliminer la poussière ou les contaminants accumulésLes grands récipients sous pression sont généralement équipés d'échelles d'accès et de plates-formes pour faciliter l'entretien.
Principe de fonctionnement
Le processus de transport d'un récipient sous pression (réservoir de soufflage) fonctionne de manière cyclique. Au début, toutes les vannes sont fermées.permettant au récipient de se remplir de matière à pression atmosphériqueUne fois que le détecteur de niveau signale que le récipient est plein, les vannes d'alimentation et de ventilation se ferment.
Après avoir atteint la pression de fonctionnement, la vanne d'air de transport et la vanne de décharge s'ouvrent, initiant le transport du matériau.la soupape d'air haute pression et la soupape de décharge se fermentLa conduite de transport est nettoyée avec de l'air comprimé, tandis que la vanne de ventilation s'ouvre pour pressuriser le récipient à la pression atmosphérique, complétant ainsi un cycle de travail complet.
Principales caractéristiques
Haute efficacité énergétique: la structure de fluidisation optimisée assure une excellente fluidisation des matériaux avec une faible consommation d'air.
Rapport matériau/air élevé: l'efficacité supérieure de la fluidisation minimise l'utilisation d'air, ce qui permet d'atteindre des rapports matériau/air supérieurs à 30 kg (matériau) / kg (air).
Faible vitesse du matériau: Les matériaux se déplacent dans un régime de débit de dunes dans le pipeline, ce qui entraîne une usure minimale des vannes et des tuyaux et une durée de vie prolongée des pièces sujettes à l'usure.
Une forte capacité de réglementation
Équipé de multiples moyens de réglage, y compris la régulation de l'admission d'air primaire et secondaire, permettant le fonctionnement du système avec un rapport d'alimentation en air optimal et des conditions de fluidisation supérieures.
Champs d'application
Les récipients sous pression (réservoirs de soufflage) pour le transport pneumatique sont largement utilisés dans des industries telles que la métallurgie, les matériaux de construction, la transformation des céréales et l'alimentation.collecte de poussières environnementalesCes systèmes permettent un transport entièrement scellé et sans contamination, conformément aux normes de protection de l'environnement.
Pourquoi choisir notre système?
Une fiabilité supérieure soutenue par l'innovation
• La structure brevetée des récipients sous pression offre une durée de vie 20% plus longue que les équivalents industriels
• Une régulation automatique intelligente de la pression assure un débit constant de matériau sans pulsation ni blocage
Opération intelligente intuitive et connectée
• PLC + panneau de commande à écran tactile
• Surveillance à distance 24 heures sur 24 et 7 jours sur 7, suivi des performances en temps réel et analyse des données via une application mobile ou une plateforme PC
Conforme et fiable pour les marchés de l'ASEAN
• La double certification CE et ATEX
• Assistance technique localisée adaptée aux exigences et réglementations industrielles de l'ASEAN
