Pompes éjectorisées à air pour le transport de poudre en phase diluée

Pompes à éjection à air pour la phase diluée, manipulation des matériaux, transfert efficace de poudre pour l'industrie du ciment/chimique

Définition

The dilute phase pneumatic conveying jet pump is a key equipment that uses high-speed airflow (air or inert gas) to generate negative pressure and transport powdered and granular materials at a low solid to gas ratio (usually 1Son noyau est atteint par l'effet Venturi:
Le gaz moteur est accéléré à travers la buse, formant une zone de basse pression dans la chambre de mélange et inhalant le matériau.
Après mélange avec le gaz, le matériau est pressurisé à travers un tube de diffusion et entre dans le conduit de transport.

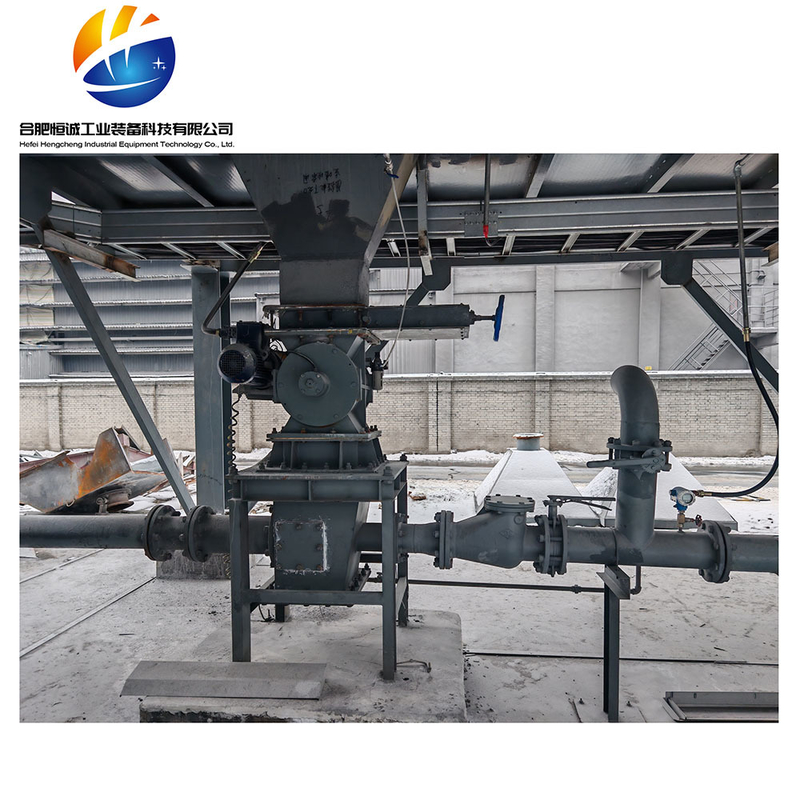

Pompes à jet pneumatiques de transport à phase diluée à pression positive de type PJP

Principe de fonctionnement de l'équipement de transport de poudre
Le système de transport pneumatique de la pompe à réaction PJP est constitué d'une pompe à réaction PJP, d'une soupape papillon pneumatique, d'un compartiment supérieur de la pompe, d'une porte en spirale manuelle et d'un dispositif d'alimentation en air comprimé.La principale source d'air comprimé est le souffleur RootsLa poudre et les matières granulaires pénètrent dans la pompe à jet PJP par des portes en spirale manuelles, des conteneurs supérieurs de pompes et des vannes pneumatiques à papillon.Lorsque l'air comprimé destiné au transport passe par l'embout de la pompe à réaction de type PJP, le flux d'air à grande vitesse généré crée un état de pression négative à l'intérieur de la boîte de pompe à réaction de type PJP. Les matériaux dans le compartiment supérieur de la pompe sont facilement mélangés avec le flux d'air à grande vitesse.

Ensuite, lorsque le mélange de gaz matériel passe par le tuyau de dilatation du dispositif à jet de type PJP, l'énergie cinétique du flux d'air à grande vitesse est convertie en énergie de pression statique,en transportant ainsi la poudre et les matières granulaires vers le terminal par le pipeline de transport. La porte en spirale manuelle de la pompe à jet PJP est utilisée pour le débogage et la maintenance,et la soupape papillon pneumatique est utilisée pour la fermeture automatique lorsque le transport de poudre et de granulés est suspendu ou que la pression du système est anormale.
Lorsque la pompe à jet pneumatique à pression positive de type PJP est installée au fond du silo pour transporter les matériaux à la pression des matériaux dans le silo,les changements de hauteur des matériaux dans le silo entraîneront des changements correspondants de la vitesse de transport des matériauxPar conséquent, l'énergie de transport des matériaux dépend de la hauteur des matériaux dans le silo.
Lorsque la pompe à réaction pneumatique de transport en phase diluée à pression positive de type PJP est équipée d'un dispositif de verrouillage,la capacité de transport du matériau dépend de la capacité de verrouillage du dispositif de verrouillage.

Domaine d'application
La pompe à réaction pneumatique de type PJP à pression positive en phase diluée est une pompe à réaction à basse pression en phase diluée,équipement de transport pneumatique continu adapté aux situations où le volume de transport n'est pas important et où la distance de transport est moyenneIl peut être largement utilisé dans des industries telles que les matériaux de construction, les produits chimiques, l'électricité, le grain, la métallurgie, la coulée, etc. Les matériaux de transport comprennent le ciment, les matières premières, les cendres volantes,chaux hydratée, poudre de scories, poudre de scories d'acier, poudre de charbon, poudre d'oxyde d'aluminium, poudre de phosphore, poudre de pyrophyllite et poudre de silicium organique.
Principales caractéristiques du produit
La pompe à réaction pneumatique de transport de phase diluée à pression positive de type PJP est un dispositif de transport pneumatique à commande automatique doté d'une structure compacte, d'une performance fiable, d'une maintenance simple,longue durée de vieLes pièces mobiles ne sont que des matériaux et de l'air.sa conception de système entièrement fermée peut assurer un environnement de travail totalement exempt de poussière.
