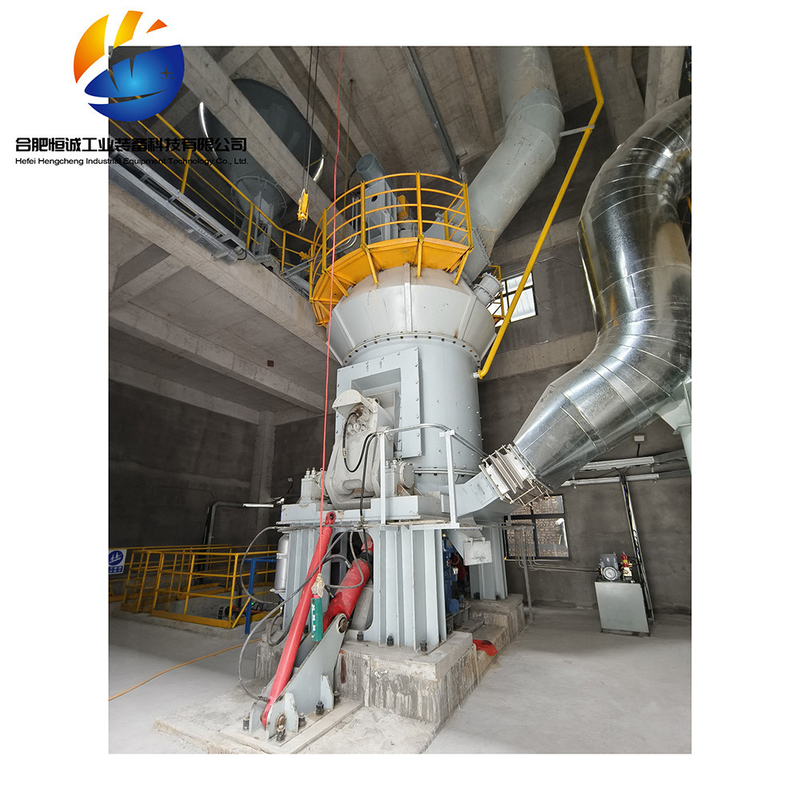

Méline à rouleaux verticaux en métallurgie de l'acier

Fabricants de moulins à rouleaux verticaux Moulins à charbon de haute qualité efficaces dans les centrales électriques
Présentation du produit:
Le moulin vertical au charbon peut être largement utilisé dans des industries telles que le ciment, l'électricité, l'acier, la métallurgie, etc.l'usine verticale de charbon présente peu de poussière et de bruit pendant le processus de productionLe moulin vertical à charbon de la série HVM produit par Hefei Hengcheng possède un procédé simple, un équipement compact, un moulin à chauffage à chauffage à chauffage à chauffage à chauffage à chauffage à chauffage à chauffage.et une finesse de poudre de charbon allant jusqu'à 80% μMR 3%, avec une finesse stable et une taille de particules uniforme.
Avantages du broyage vertical pour la production de cendres volantes
1La production de l'usine verticale est très importante et, selon le modèle, elle peut être facilement augmentée à 10 à 150 tonnes par heure, ce qui peut répondre pleinement aux besoins des projets de raffinage de charbon à grande échelle.
2- Adaptabilité aux variétés opposées de moulins à charbon: utilisation de charges hydrauliques et de dispositifs de stockage comme zones tampons; l'intérieur du moulin est sec et peut broyer du charbon à haute teneur en humidité.
3. La consommation d'énergie de la meuleuse verticale est très faible: cette meuleuse utilise des rouleaux de meulage qui broient directement sur le disque de meulage, et sa consommation d'énergie est très faible,qui peut économiser de 30% à 40% de consommation d'énergie par rapport aux moulins à billes.
4Le broyeur vertical a de bonnes performances de séchage: l'air chaud à l'intérieur entre en contact direct avec le matériau, ce qui donne de bonnes performances de séchage.énergie, et régler la température de l'air chaud, ce qui facilite la manipulation des matériaux à teneur en humidité variée.
Principe de fonctionnement:
La machine de meulage verticale LM est principalement composée d'un séparateur, d'un dispositif de rouleau de meulage, d'un dispositif de disque de meulage, d'un dispositif de pressurisation, d'un réducteur, d'un moteur électrique, d'un boîtier et d'autres pièces.
Pendant le fonctionnement, le moteur électrique fait tourner le disque de broyage à travers le réducteur, tandis que l'air chaud pénètre dans le moulin vertical par l'entrée d'air.Le matériau tombe mieux sur le disque de meulage du port de déchargeEn raison de la force centrifuge, le matériau se déplace mieux du disque de meulage vers le bord du disque de meulage.il est écrasé par le rouleau de meulage, et le matériau broyé continue de se déplacer vers le bord du disque de broyage jusqu'à ce qu'il soit emporté par le flux d'air à l'anneau de vent,Et les grandes particules de matière tombent sur le disque de broyage et continuent à être écrasésLorsque le matériau dans le flux d'air passe par le séparateur supérieur, sous l'action des pales de guidage, le matériau grossier tombe du seau de cône sur le disque de broyage.et la poudre fine est déchargée du moulin avec le flux d'air et recueillie par le collecteur de poussière du systèmeLa poudre collectée est le produit produit par le moulin vertical. Le matériau est séché au contact du gaz dans la coque pour atteindre la sécheresse et l'humidité requises du produit.En réglant l'angle des pales de guidage du séparateur (non réglable pour les petits moulins verticaux) et la vitesse du rotor du séparateur, l'épaisseur requise du produit peut être atteinte.

Tableau des paramètres du moulin vertical au charbon


Introduction à l'art
Le charbon brut est tamisé à travers un écran de grille dans le chantier de charbon brut et tombe sur un convoyeur à courroie.le convoyeur à bande transporte le charbon brut vers le bac à charbon brut pour le stockage. Après le démarrage du système de pulvérisation, ouvrez la vanne de la tige au fond du bac de charbon brut, démarrez le ruban adhésif pour alimenter le moulin vertical du charbon,et le charbon brut entre dans l'usine verticale pour séchage et broyage.
L'air chaud ou les gaz d'échappement de la chaudière à air chaud sont aspirés par le ventilateur du système et entrent dans l'usine verticale de charbon.Après un échange de chaleur suffisant avec le charbon brut qui est broyé dans l'usineLa poudre de charbon grossière de faible finesse est ensuite broyée sur le disque de broyage pour le broyage.La poudre de charbon qualifiée est collectée par le collecteur de poussière à impulsion de la boîte à gaz résistante à l'explosion avec le flux d'air et rejetée dans la poubelle de charbon à travers la roue de la grilleLes impuretés contenues dans le charbon brut, telles que certaines bandes de charbon, des blocs métalliques, etc., sont déchargées de l'usine par l'intermédiaire de l'anneau d'air et du port de décharge des scories.

Avantages du produit
1Le rouleau de meulage adopte une lubrification forcée à l'huile fine, ce qui prolonge la durée de vie du roulement de plus de 2,5 fois
En général, les roulements à rouleaux des moulins verticaux sont lubrifiés avec de la graisse.un mauvais fonctionnement peut facilement provoquer une température trop élevée des roulements à rouleaux, entraînant l'évaporation et la détérioration de la graisse lubrifiante, ce qui affecte la durée de vie des roulements.le moulin vertical de charbon HVM adopte la lubrification forcée et le refroidissement avec de l'huile fine sur les rouleaux de meulage, augmentant considérablement la durée de vie des roulements (généralement de plus de 2,5 fois).
2La finesse du produit fini peut atteindre 80 μMR3%
Le moulin vertical à charbon de la série HVM adopte un nouveau type de machine de sélection de poudre à haut rendement, qui a un rendement de classification élevé, un grand espace de réglage et une finesse de sélection de poudre de 0.08 mm et moins de 3% de résidus de tamisage, qui peuvent satisfaire aux exigences de finesse de la plupart des broyages de charbon ou de poudre d'anthracite de mauvaise qualité dans les lignes de production de ciment.
3La consommation d'énergie du broyage à la poudre est inférieure de 20 à 40% à celle des moulins à charbon traditionnels à balayage à l'air
Comparativement aux moulins à charbon traditionnels à balayage éolien de la même échelle, la consommation d'énergie des moulins verticaux à charbon de la série HVM dans le broyage en poudre est inférieure de 20% à 40%,particulièrement lorsque la teneur en humidité du charbon brut est élevée, les économies d'énergie sont plus importantes.
4. Peut sécher le charbon brut avec une teneur en humidité allant jusqu'à 10%
Ce moulin vertical utilise une opération de balayage à l'air, qui peut broyer et sécher du charbon brut avec une teneur en humidité allant jusqu'à 10% en ajustant la température et le volume d'air de l'air entrant.Un volume d'air élevé est utilisé pour répondre aux exigences de séchage à haute humidité.
5Le niveau sonore est seulement de 80 à 85 dB (A).
Le niveau sonore du moulin vertical n'est que de 80 à 85 dB (niveau sonore A), soit 20 à 25 dB (niveau sonore A) de moins que celui du moulin à tubes.sans poussière qui vole, et l'environnement de fonctionnement est propre.
6L'infrastructure ne représente qu'environ 60% de celle des moulins à billes traditionnels.
Le moulin vertical intègre cinq processus: broyage, séchage, sélection de poudre, transport et collecte.et la surface du sol est d'environ 60-70% du système de la usine de tuyauterie, et la superficie du bâtiment est d'environ 50 à 60% du système de l'usine de tuyauterie.

Cas d'ingénierie
Conception et fabrication d'équipements d'ingénierie Fourniture du système de préparation de charbon pulvérisé vertical HVM2800M
Type de matière de transformation: charbon bitumineux
Capacité: ≥ 80 t/h
Finesse du produit: 200 mailles, 85% de réussite
