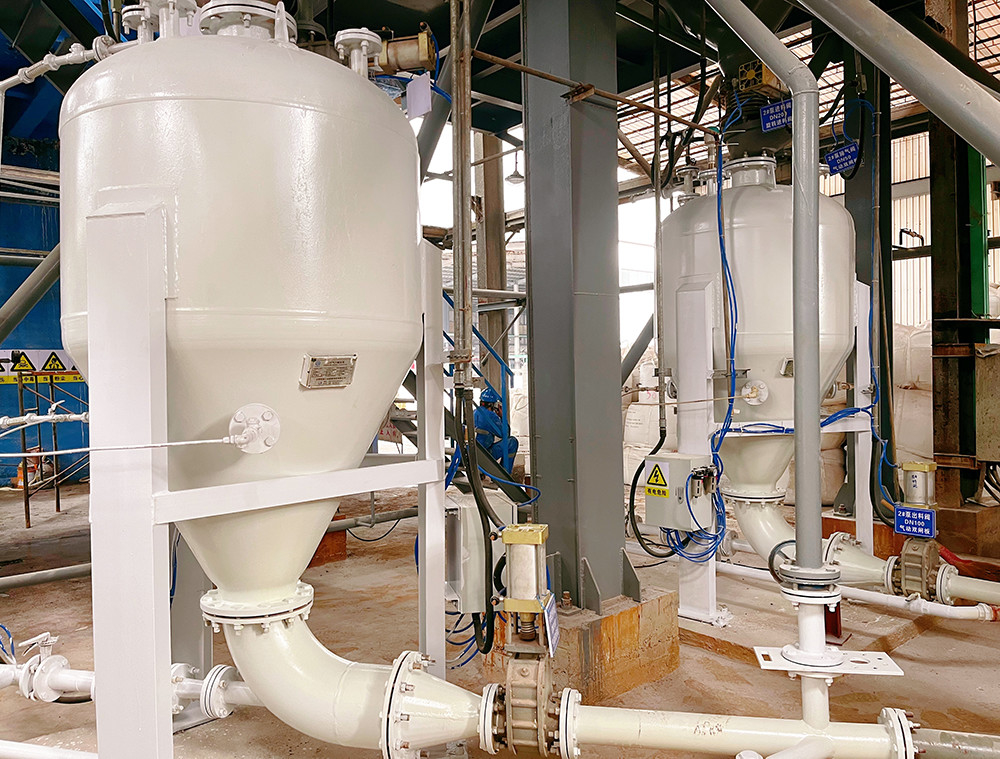

Équipement de pompe pneumatique à grande capacité de transport pour silo de ciment

Équipement de pompe pneumatique à grande capacité de transport pour silo de ciment

Présentation du produit:

Principe de la pompe de silo pneumatique à phase dense à pression positive de type PCD
Il existe deux méthodes de déchargement pour les pompes de silo, la décharge de fond étant la méthode la plus couramment utilisée.ou autres méthodes; l'installation d'une plaque de gonflement fluidisé (couche) au fond permet de décharger le matériau de la partie supérieure du réservoir.La répartition du gaz transporté sur les différents plans d'entrée du réservoir dépend des propriétés du matériau transporté..

La pompe à silo est un procédé de transport discontinu. Cette figure montre une pompe à silo standard avec des vannes d'entrée et de sortie, des conduites de livraison de matériaux, des conduites d'entrée d'air et un silo.Avant l'alimentation de la pompe de siloLe procédé de travail est le suivant:
(1) Ouvrez la soupape d'alimentation et la soupape d'échappement, et la pompe du bac sera alimentée à pression atmosphérique jusqu'à ce que le jauge de niveau horizontal envoie un signal indiquant le plein du bac;
(2) Fermez la vanne d'alimentation et la vanne d'échappement, puis ouvrez la vanne d'air haute pression pour pressuriser le réservoir;
(3) Lorsque la pression de fonctionnement est atteinte, ouvrez la vanne d'air d'approvisionnement et la vanne de décharge et le matériau commence à être livré;
(4) L'extrémité de transport est affichée par l'interrupteur de pression, l'indicateur de niveau ou le relais de temps.de sorte que tout l'air comprimé est utilisé pour nettoyer la conduite de transportOuvrez simultanément la vanne d'échappement pour réduire la pression à l'intérieur du réservoir à la pression normale.
Une fois qu'un cycle de travail est terminé, l'autre cycle continue.
Le principe de fonctionnement de la soupape de sortie électrique est de recevoir des commandes de commande et d'ouvrir électriquement la soupape de sortie pour décharger les cendres.

Principales caractéristiques de la pompe à silo pneumatique à phase dense à pression positive de type PCD
1 Grandes capacités de transport: > 300 t/h;
2 Distance longue: > 2000 m;
3 Faible consommation d'énergie: < 3,8 kWh/t · km;
4 Faible usure: durée de vie des conduites> 10 ans;
5 Basse vitesse: vitesse initiale de 6 à 10 m/s;
6 Proportion de mélange élevée: > 30 kg/kg;
7 L'aménagement du procédé est flexible, exempt de poussière, le taux de fonctionnement est élevé, l'investissement est moindre par rapport au transport mécanique et les coûts d'entretien sont moindres

Domaine d'application
L'équipement et les systèmes de transport pneumatique PCD ont été largement utilisés dans des industries telles que les matériaux de construction, les produits chimiques, les mines, l'énergie et la métallurgie.matières premières, cendres volantes, chaux hydratée, scories de carbure de calcium déchargées à sec, poudre de scories, poudre de scories d'acier, poudre de charbon, poudre d'oxyde d'aluminium, poudre de bauxite, poudre de phosphore, poudre de pyrophyllite,et poudre de silicium organique.

Tableau des paramètres de la pompe à soute pneumatique de grande capacité

Tableau des paramètres de la pompe à poubelles pneumatiques à longue distance

Tableau des paramètres de la pompe à compartiment de transport pneumatique à grille classique

Tableau des paramètres de la pompe à charbon pneumatique de transport de petite taille
