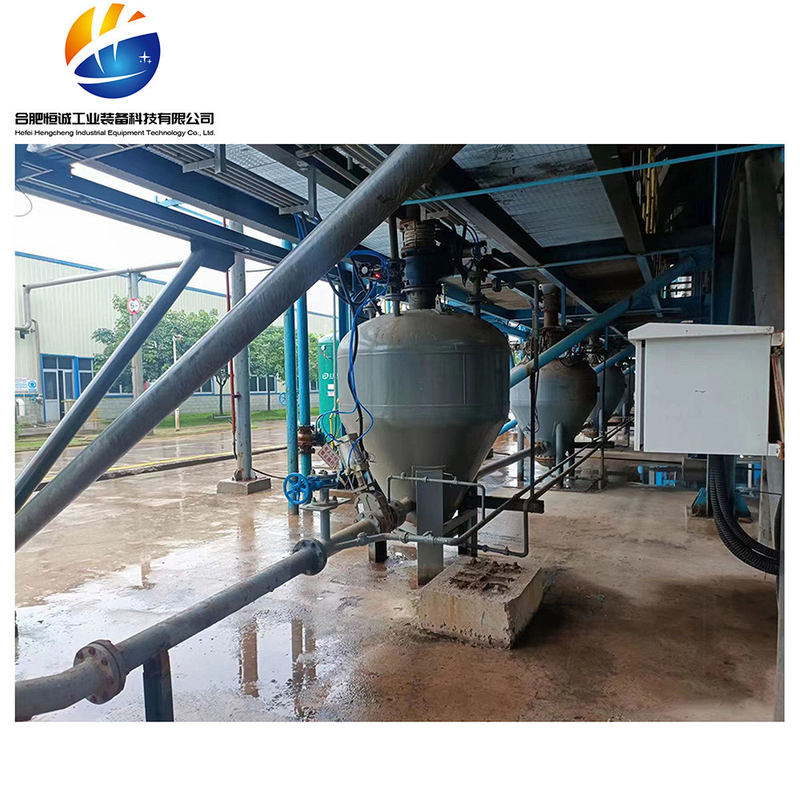

Pompes pneumatiques à grande capacité sans poussière

Pompes pneumatiques sans poussière Pompes à poubelle en phase dense Pompes à grande capacité de transport Pompes à poubelle pneumatiques

Présentation du produit:

Composition du système de transport pneumatique à phase dense
Le convoyeur pneumatique à phase dense est un type de transport avec un rapport de concentration élevé, un rapport de mélange élevé et un débit faible.Les matériaux sont poussés vers l'avant dans le pipeline sous forme de bouchons ou de dunes de sableLa principale source de puissance de transport est la différence de pression entre l'avant et l'arrière des bouchons de matériau pour réaliser le transport de matériau,qui comprend principalement un système d'alimentation en air comprimé, système d'alimentation, système de contrôle, système de canalisation, entrepôt de matériaux et ses systèmes auxiliaires.

1) Le système de source d'air comprimé se compose principalement d'un compresseur d'air, d'une machine à éliminer l'huile, d'un séchoir, d'un réservoir de stockage d'air et d'un tuyau.fournissant principalement de l'air comprimé de haute qualité pour le transport de matériaux et les composants de contrôle de l'airLe souffleur à racines à haute pression peut également être utilisé à la place dans le transport à courte distance.

2) L'objectif principal du système d'approvisionnement en matériaux est d'approvisionner les matériaux des conteneurs à basse pression dans les conduites de transport à haute pression,et de s'assurer autant que possible que les matériaux sont mélangés uniformément avec de l'air comprimé lorsqu'ils entrent dans le pipeline haute pressionÀ l'heure actuelle, les dispositifs d'alimentation courants comprennent principalement des pompes de transport pneumatiques de silo, et des alimentateurs rotatifs à haute pression peuvent également être utilisés lorsque la distance de transport n'est pas longue.Les principaux dispositifs d'alimentation utilisés par notre société comprennent la pompe de transport pneumatique de type F, une pompe de transport pneumatique de type V et une pompe de transport pneumatique de type L.

3) Le système de commande est principalement commandé par un contrôleur PLC programmable basé sur un microprocesseur qui peut réaliser un contrôle manuel local, un contrôle automatique,ou contrôle centralisé par ordinateur à distanceLes actions de divers composants mécaniques permettent de réaliser le fonctionnement automatique et la collecte de données de divers composants de commande dans le système de transport,et la fonction de commutation manuelle est également fournie.

4) Le système de tuyauterie comprend des conduites de transport, des coudes, des changements de diamètre nécessaires et des vannes d'alimentation en air,principalement pour s'assurer que les matériaux sont transportés dans un état fermé sans polluer le monde extérieur, et d'assurer l'état de mélange des matières avec le gaz pendant le processus de transport, afin d'éviter le blocage des tuyaux.

5) L'entrepôt de matériaux et ses systèmes auxiliaires comprennent principalement des dispositifs tels que l'entrepôt de matériaux, l'indicateur de niveau des matériaux, la vanne de décharge sous vide, le dépoussiéreur, la vanne de décharge, etc.

Principales caractéristiques du produit
1 Grandes capacités de transport: > 300 t/h;
2 Distance longue: > 2000 m;
3 Faible consommation d'énergie: < 3,8 kWh/t · km;
4 Faible usure: durée de vie des conduites> 10 ans;
5 Basse vitesse: vitesse initiale de 6 à 10 m/s;
6 Proportion de mélange élevée: > 30 kg/kg;
7 L'aménagement du procédé est flexible, exempt de poussière, le taux de fonctionnement est élevé, l'investissement est moindre par rapport au transport mécanique et les coûts d'entretien sont moindres

Tableau des paramètres de la pompe à soute pneumatique de grande capacité

Tableau des paramètres de la pompe à poubelles pneumatiques à longue distance

Tableau des paramètres de la pompe à compartiment de transport pneumatique à grille classique

Tableau des paramètres de la pompe à charbon pneumatique de transport de petite taille

Système de transport pneumatique à phase dense et intermittente à pression positive
En termes de transport pneumatique à phase dense à pression positive,La société a toujours été engagée dans la recherche théorique et l'ingénierie pratique résumé de l'expérience des systèmes de transport pneumatique, en mettant l'accent sur les technologies clés de longue distance, de production élevée, de faible consommation d'énergie et de faible usure dans le processus de transport pneumatique.Le produit principal est la pompe à silo pneumatique à phase dense à pression positive de type PCD., tout en fournissant des services techniques et de conception d'ingénierie systématiques, standardisés et raffinés.nous créons le meilleur plan de conception basé sur des paramètres tels que les propriétés du matériau, distance de transport, capacité de transport, capacité d'entrepôt de réception, capacité de dépoussiérage et conditions géographiques.et chaque système de transport pneumatique a ses propres caractéristiques de conception, permettant aux clients de faire l'expérience des avantages économiques et de gestion intelligents apportés par les produits de technologie avancée.

À l'heure actuelle, notre distance horizontale de transport la plus longue est de 2200 m et la hauteur est de 30 m; La capacité de transport maximale d'une seule unité est de 300 t/h; La consommation d'énergie du transport est inférieure à 3.8 kWh/t · km, la durée de vie de la conduite droite est supérieure à 10 ans, et la durée de vie du coude est supérieure à 3 ans.Nous développons le meilleur plan de conception d'ingénierie et de sélection d'équipement basé sur les exigences et les paramètres du client tels que les spécifications du matériau en poudre, les performances, la distance de transport, le volume de transport et les conditions géographiques fournies par le client, telles que le calcul du volume d'air, le ratio des pipelines,traitement de la collecte des poussières dans l'entrepôt destinataire, et le plan après-vente.la plupart des procédés de transport pneumatique intermittent en phase dense à pression positive sont principalement divisés en trois procédés suivants::
