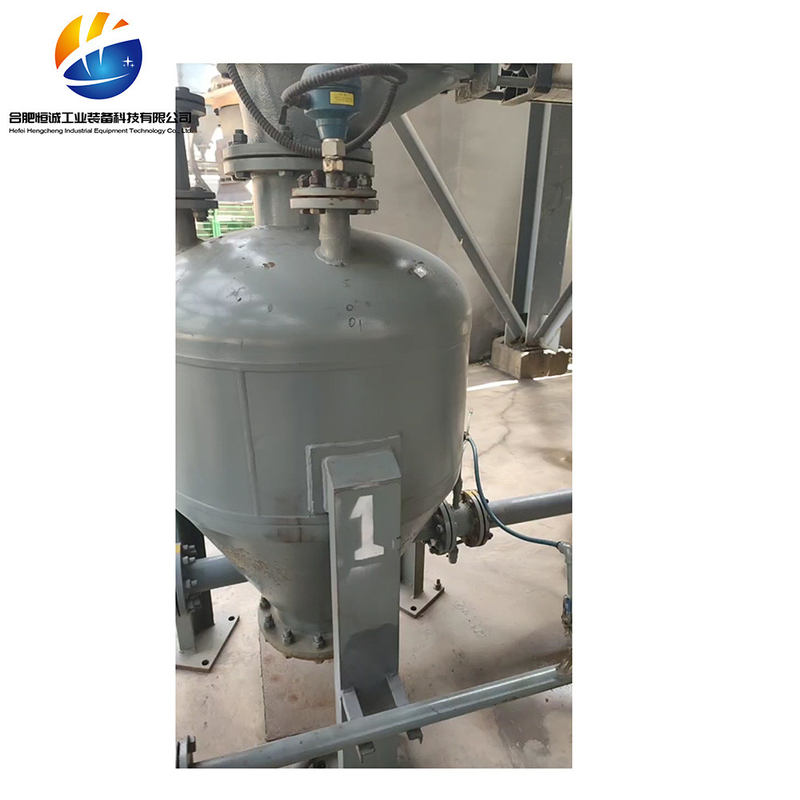

Pompes pneumatiques de silo de transport de poudre de charbon avec une capacité de transport de 12 à 50 T/H

Pompes pneumatiques à silo de transport de poudre de charbon avec une capacité de transport de 12 à 50 t/h

Définition

Le principe de fonctionnement d'un système de transport pneumatique à phase dense sous pression positive:
Le transport de cendres cohérent dense est basé sur le principe de transport pneumatique du débit biphasé de gaz solide,utilisation de la pression statique et dynamique de l'air comprimé pour transporter des matériaux à haute concentration et efficacitéLes cendres volantes doivent être entièrement fluidisées dans la pompe à ordures et transportées pendant qu'elles sont fluidisées.La partie transportatrice est composée de convoyeurs (pompes à poubelles) de spécifications correspondantes selon les exigences de la capacité de transport des cendresChaque convoyeur est une unité indépendante qui peut fonctionner soit comme une seule machine, soit comme un système composé de plusieurs unités.
Pompes à poubelles
C'est le noyau du système, par lequel les cendres sèches et l'air comprimé sont complètement mélangés et fluidisés, ce qui permet un fonctionnement en douceur dans le système.équipés d'un équipement de support tel que des vannes d'entrée et de sortie, plaques de fluidisation, jauges de niveau, vannes de sécurité, etc.
Principe de fonctionnement de la pompe à ordures:
La pompe à ordures est un récipient sous pression avec une buse d'air, qui présente les caractéristiques d'une longue distance de transport des cendres, d'un fonctionnement fiable, d'un haut degré d'automatisation,et nécessite de l'air comprimé à pression relativement élevée comme moyen de transportIl doit être équipé d'un ensemble de compresseurs d'air. Son fonctionnement consiste à ouvrir d'abord la vanne d'échappement et la vanne d'alimentation pour le chargement,puis fermer la vanne d'alimentation et la vanne d'échappement lorsque le matériau est pleinLa pression de l'air dans la bouteille est réduite de manière à ce qu'il ne puisse pas être transporté à l'extérieur.
1. étape d'alimentation:La soupape d'alimentation est ouverte et les soupapes d'entrée et de sortie primaires sont fermées.Les cendres volantes collectées par le collecteur de poussière tombent librement dans la pompe à poubelles par gravité ou par la machine de déchargeLorsque le niveau de cendres est suffisamment élevé pour envoyer un signal complet du jauge de niveau du matériau, ou selon l'heure de réglage de l'alimentation du système, la vanne d'alimentation est fermée, la vanne d'échappement est fermée,et l' état d' alimentation se termine.
2. étape de fluidisation sous pression:Après l'achèvement de la phase d'alimentation, le système ouvre automatiquement la vanne d'admission une fois.L'air comprimé traité pénètre dans le cône de fluidisation au bas de la pompe à canon à travers la vanne de contrôle du débit, et passe à travers le cône de fluidification pour entourer uniformément chaque particule de cendres volantes.Lorsque la pression atteint le point où le capteur de pression envoie un signal, le système ouvre automatiquement la vanne de décharge et la phase de fluidisation sous pression prend fin.
3Étape du transport:La soupape de décharge et la soupape d'admission secondaire sont ouvertes, tandis que la soupape d'admission principale n'est pas arrêtée.et le mélange de gaz et de cendres pénètre dans le tuyau de transport des cendres par la vanne de déchargeLes cendres volantes sont toujours à l'état fluidisé et entrent dans le conduit de transport pour le transport.et la pression à l'intérieur de la pompe à ordures diminueQuand le capteur de pression envoie un signal, la soupape d'entrée secondaire est fermée.la phase de transport prend fin, et les vannes d'entrée et de sortie restent ouvertes, entrant dans la phase de soufflage.
4Le stade de purge:Les soupapes d'entrée et de sortie sont maintenues ouvertes, l'air comprimé est utilisé pour purger la pompe à ordures et le conduit de transport des cendres.et la vanne d'entrée est fermée. Lorsque la pression à l'intérieur de la pompe de la poubelle tombe à la pression normale, la vanne de sortie est fermée, et les vannes d'entrée et d'échappement sont ouvertes pour entrer dans la phase d'alimentation.le système complète un cycle de transport et passe automatiquement au cycle de transport suivant.

Tableau des paramètres de la pompe à soute pneumatique de grande capacité

Tableau des paramètres de la pompe à poubelles pneumatiques à longue distance

Tableau des paramètres de la pompe à compartiment de transport pneumatique à grille classique

Tableau des paramètres de la pompe à charbon pneumatique de transport de petite taille

Principales caractéristiques du produit
1 Grandes capacités de transport: > 300 t/h;
2 Distance longue: > 2000 m;
3 Faible consommation d'énergie: < 3,8 kWh/t · km;
4 Faible usure: durée de vie des conduites> 10 ans;
5 Basse vitesse: vitesse initiale de 6 à 10 m/s;
6 Proportion de mélange élevée: > 30 kg/kg;
7 L'aménagement du procédé est flexible, exempt de poussière, le taux de fonctionnement est élevé, l'investissement est moindre par rapport au transport mécanique et les coûts d'entretien sont moindres
Domaine d'application
L'équipement et les systèmes de transport pneumatique PCD ont été largement utilisés dans des industries telles que les matériaux de construction, les produits chimiques, les mines, l'énergie et la métallurgie.matières premières, cendres volantes, chaux hydratée, scories de carbure de calcium déchargées à sec, poudre de scories, poudre de scories d'acier, poudre de charbon, poudre d'oxyde d'aluminium, poudre de bauxite, poudre de phosphore, poudre de pyrophyllite,et poudre de silicium organique.
service après-vente
Nous avons une équipe de service à long terme pour la ligne de production, avec une bonne technologie et un service après-vente responsable.efficacesNous pouvons fournir aux clients un service après-vente tout au long du processus de construction d'auto-ingénierie,l'installation d'équipements de ligne de production, le débogage de la chaîne de production, jusqu'à ce que la chaîne de production réponde aux normes et atteigne la capacité de production, résolvant diverses difficultés et divers problèmes rencontrés par les clients,et de fournir une attention particulière, un service après-vente méticuleux et complet.
