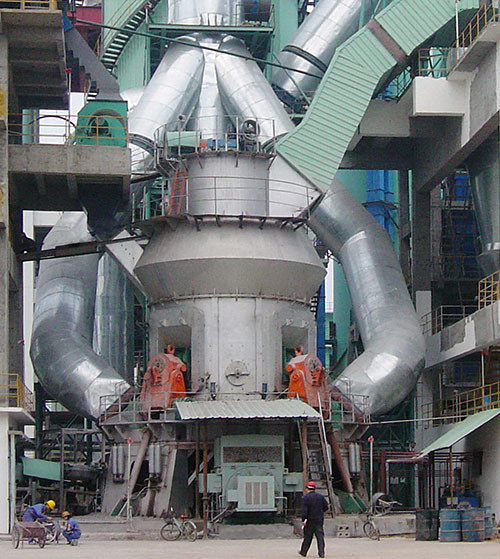

Broyeur cru de rouleau vertical d'économies d'énergie pour la chaux crue de scories

Broyeur cru de rouleau vertical d'économies d'énergie pour la chaux crue de scories


La description:


Broyeur de farine crue Moulin vertical Hvm Moulin vertical

[Champ d'application]

broyage et traitement de matériaux ininflammables et explosifs avec une humidité inférieure à 6% et une dureté Mohs inférieure à 7 dans les matériaux de construction, l'industrie chimique, la métallurgie, le revêtement, la fabrication du papier, le caoutchouc, la médecine, l'alimentation et d'autres domaines.

[Matériaux applicables] : kaolin, barytine, fluorite, talc, laitier d'eau, poudre de chaux calcique, wollastonite, gypse, calcaire, roche phosphatée, marbre, feldspath potassique, sable de quartz, bentonite, minerai de manganèse et autres matériaux d'une dureté inférieure à Mohs 7 .

[Principe de fonctionnement]

le moteur entraîne la plaque de broyage pour tourner à travers le réducteur, le matériau tombe au centre de la plaque de broyage depuis l'orifice d'alimentation et l'air chaud pénètre dans le broyeur depuis l'entrée d'air.Sous l'action de la force centrifuge, les matériaux se déplacent vers le bord du plateau de broyage.Lors du passage dans la rainure circulaire de la plaque de broyage, ils sont écrasés par le rouleau de broyage.Les matériaux broyés sont emportés au bord de la plaque de broyage par le flux d'air à grande vitesse au niveau de l'anneau de vent.Les grosses particules tombent directement sur la plaque de broyage pour le rebroyage.Lorsque les matériaux dans le flux d'air traversent les séparateurs dynamiques et statiques, sous l'action du rotor en rotation, la poudre grossière tombe sur la plaque de broyage pour un nouveau broyage.La poudre fine qualifiée est broyée avec le flux d'air. Le produit est collecté dans le dispositif de collecte de poudre.Les matériaux contenant de l'eau sont séchés lors du processus de mise en contact avec du gaz chaud pour atteindre l'humidité requise du produit.


Spécifications et paramètres techniques du broyeur vertical brut HVM

Principales caractéristiques du produit

1. Haute efficacité et économie d'énergie :

(1) L'efficacité de broyage est élevée et la consommation d'énergie est faible.Par rapport au broyeur à boulets, la consommation d'énergie est inférieure de 40 % à 50 % ;

(2) Grande capacité de production d'une seule machine, qui peut utiliser une faible puissance de vallée ;

(3) La technologie et l'équipement des broyeurs verticaux sont de nouvelles technologies énergiquement préconisées pour la conservation de l'énergie et la réduction de la consommation, qui sont propices à l'amélioration de la compétitivité des entreprises de l'industrie de la poudre dans la région et même dans le pays ;

2. Entretien facile et faible coût d'exploitation :

(1) Le rouleau de meulage peut être retiré de la machine par un dispositif hydraulique.Le remplacement de la plaque de revêtement du manchon de rouleau et l'espace de maintenance du broyeur sont importants et l'opération de maintenance est très pratique ;

(2) Le manchon du rouleau de meulage peut être retourné pour être utilisé, prolongeant la durée de vie des matériaux résistants à l'usure;

(3) Il n'est pas nécessaire de répartir les matériaux sur la plaque de broyage avant le démarrage, et le broyeur peut être démarré sans charge, éliminant ainsi les problèmes de démarrage difficile ;

(4) Des matériaux spéciaux à faible usure sont utilisés pour le rouleau de meulage et la doublure de disque de meulage, et la durée de vie est longue;

(5) Haut degré d'automatisation : la technologie de contrôle automatique adopte la série Siemens PLC d'Allemagne, équipée d'un système de contrôle automatique, qui peut réaliser un contrôle à distance et un fonctionnement simple.L'atelier peut essentiellement réaliser une opération sans personnel, ce qui réduit les coûts d'exploitation ;

3. Faible coût d'investissement global :

Il intègre le concassage, le séchage, le broyage et le transport.Le processus est simple, l'équipement du système est peu nombreux, la disposition de la structure est compacte et la surface au sol ne représente que 50% de celle du broyeur à boulets.Il peut être disposé à l'air libre et le coût de construction est faible, ce qui réduit directement le coût d'investissement de l'entreprise.

4. Qualité du produit stable :

(1) Le matériau reste dans le broyeur pendant une courte période, ce qui facilite la détection de la distribution granulométrique et de la composition du produit, et la qualité du produit est stable.

(2) Le produit a une forme de particule uniforme, une distribution granulométrique étroite, une bonne fluidité et une forte adaptabilité du produit.

5. Haute fiabilité

(1) Le dispositif de limitation du rouleau de broyage est adopté pour éviter les vibrations violentes causées par l'interruption du matériau pendant le temps de travail du broyeur ;

(2) Un nouveau type de dispositif d'étanchéité à rouleaux est adopté, ce qui rend l'étanchéité plus fiable, et aucun ventilateur d'étanchéité n'est nécessaire, réduisant davantage la teneur en oxygène dans le broyeur, et les performances de suppression des explosions sont plus excellentes.

6. Protection de l'environnement :

(1) L'ensemble du système de broyeur vertical HVM a de faibles vibrations et bruits;

(2) Le système est scellé dans son ensemble, fonctionne sous pression négative complète et n'a pas de déversement de poussière.Il peut essentiellement réaliser un atelier sans poussière.

Avantages de la ligne de production

Processus de préparation cuit

Hengcheng Technology dispose d'une technologie de préparation du charbon pulvérisé mature, d'une capacité de conception de schémas professionnels et d'une capacité de fourniture d'équipement de support parfaite.Hengcheng Technology a accumulé suffisamment d'expérience et de sites d'échantillonnage que les clients peuvent visiter, donnant aux clients un "sentiment de sécurité" complet.

Solide soutien à la recherche scientifique

Nous avons conclu une coopération à long terme avec de nombreux instituts de conception lourds et bénéficions d'un solide soutien à la recherche scientifique dans l'analyse des matériaux, la configuration scientifique des lignes de production et la fixation de divers équipements auxiliaires des lignes de production.

Service, gain de temps et d'efforts

De la consultation de projet à l'expérimentation de matériaux, la conception de schémas, la fabrication d'équipements, l'installation et la mise en service, la formation du personnel pour atteindre la norme et atteindre la production, le service rend chaque client plus serein et mieux comprendre le fonctionnement du projet et le retour sur investissement.

Technologie avancée et haut degré d'automatisation

Les systèmes d'alimentation, de broyage, antidéflagrants, à souffle chaud, de transport et de dépoussiérage sont tous conformes au niveau avancé en Europe et ont été bien accueillis par les clients.Système de contrôle central intelligent PLC, système de contrôle avancé, système de surveillance et de maintenance intelligent, haut degré d'automatisation.
