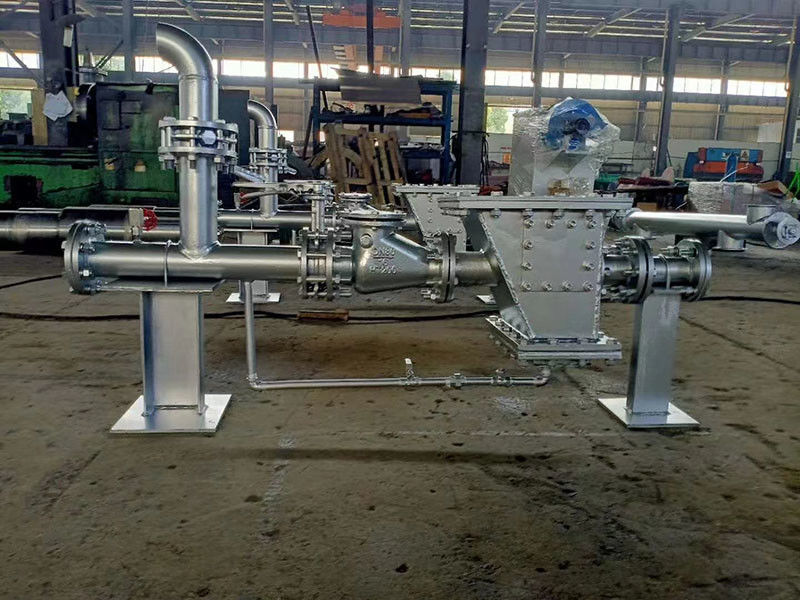

Pompe à jet pneumatique à phase diluée à pression positive PJP 80 t/h

Pompe à jet pneumatique de livraison de phase diluée de pression positive de PJP de bas investissement

La description

Pompe de livraison pneumatique

La pompe de transport pneumatique est largement utilisée pour le transport de cendres volantes, de ciment, de ciment brut, de poudre minérale et d'autres matériaux en poudre dans les centrales électriques.Le pipeline de transport peut être agencé de manière flexible en fonction des conditions du terrain pour réaliser un transport centralisé, décentralisé, de grande hauteur et longue distance.Le processus de transport n'est pas affecté par les conditions naturelles, ce qui peut garantir que les matériaux ne sont pas affectés par l'humidité et la protection de l'environnement.

L'équipement adopte un système de contrôle PLC, qui peut être contrôlé automatiquement ou manuellement.L'équipement a des performances stables, une qualité fiable et aucune pollution par la poussière pendant le transport.C'est un équipement de transport pneumatique idéal.

Pompe à jet de transport pneumatique à phase diluée à pression positive de type PJP

Pompe de transport de poudre Cet équipement présente les caractéristiques suivantes par rapport à d'autres équipements de transport pneumatique tels que la pompe de bac :

1. Il a une structure simple et un fonctionnement fiable.La pompe de transport de poudre entre dans le matériau dans la pompe de transport à partir de la pression normale, utilise un dispositif à jet spécialement conçu pour acheminer le matériau dans le tuyau de transport et utilise la différence de pression pneumatique pour acheminer le matériau le long du tuyau jusqu'à la destination de réception.La structure globale est simple et le fonctionnement est extrêmement fiable.

2. Faible usure et longue durée de vie.En raison du transport continu, de la basse pression et du grand volume d'air, ainsi que du débit faible et constant dans le tuyau, l'usure est faible et la durée de vie de l'ensemble de l'équipement du système est longue.

3. L'arrangement est pratique et flexible.La pompe de distribution de poudre peut être disposée en pompe simple et tuyau unique, pompe multiple et tuyau commun, pompe multiple et source d'air commune, etc. selon la situation spécifique du système.Le pipeline peut être disposé horizontalement, verticalement et en diagonale pour répondre aux exigences d'aménagement en constante évolution du projet.

4. Transport entièrement scellé et sans pollution, qui répond aux exigences de qualité de sa propre protection de l'environnement et du projet pour les matériaux transportés.Étant donné que la pompe de distribution de poudre adopte une faible pression positive et un transport entièrement scellé, les substances externes ne peuvent pas pénétrer dans le tuyau, de sorte qu'il n'entraînera aucun changement dans les propriétés des matériaux requis.

5. Le transport est stable.Étant donné que le transport continu est utilisé avec une basse pression et un grand volume d'air, il n'y a pas de blocage des tuyaux.

[Principe de fonctionnement]

Le système de transport pneumatique de la pompe à jet PJP est composé d'une pompe à jet PJP, d'une vanne papillon pneumatique, d'une chambre supérieure de pompe, d'une porte en spirale manuelle, d'un dispositif d'alimentation en air comprimé, etc. La source d'air comprimé est principalement un ventilateur Roots.Les matériaux en poudre et granulaires entrent dans la pompe à jet PJP par la porte en spirale manuelle, le bac supérieur de la pompe et la vanne papillon pneumatique.Lorsque l'air comprimé pour le transport passe à travers la buse dans le boîtier de la pompe à jet PJP, le flux d'air à grande vitesse généré fait que le boîtier de la pompe à jet PJP forme un état de pression négative, et les matériaux dans le bac supérieur de la pompe sont facilement mélangés avec le haut -débit d'air rapide.Ensuite, lorsque le mélange gazeux de matériaux passe à travers le tuyau d'expansion du dispositif à jet PJP, l'énergie cinétique du flux d'air à grande vitesse est convertie en énergie de pression statique, de sorte que les matériaux en poudre sont transportés vers le terminal par le tuyau d'alimentation.La porte en spirale manuelle de la pompe à jet PJP est utilisée pour la mise en service et la maintenance, et la vanne papillon pneumatique est utilisée pour la fermeture automatique lorsque le transport de matériaux en poudre est suspendu et que la pression du système est anormale.

Lorsque la pompe à jet de transport pneumatique en phase diluée à pression positive de type PJP est installée au fond du silo (silo) et utilise la pression des matériaux dans le silo (silo) pour transporter les matériaux, le changement de la hauteur des matériaux dans le silo (silo) entraînera le changement correspondant de la vitesse de transport du matériau, de sorte que la capacité de transport du matériau dépend de la hauteur des matériaux dans le silo (silo).

Lorsque la pompe à jet de transport pneumatique en phase diluée à pression positive PJP est équipée d'un dispositif de sas à air, la capacité de transport du matériau dépend de la capacité de sas à air du dispositif de sas à air.
